Erinevus toiteallikate ja trafode vahetamise vahel
Toiteallikate vahetamine on toiteallika tüüp, mis kasutab moodsa energiaelektroonika tehnoloogiat, et juhtida - vahetamis transistoride väljavoolu aja suhet, et säilitada stabiilne väljundpinge. Toiteallikate vahetamine võib jagada kahte peamist kategooriasse: AC/DC ja DC/DC. Vastavalt sellele, kas sisendi ja väljundi vahel on elektriline isoleerimine, võib selle jagada kahte kategooriasse: üks on isoleeritud ja seda nimetatakse isoleeritud alalisvoolu/alalisvoolu muunduriks; Teine tüüp on ühendatud, tuntud kui mitte - isoleeritud alalisvoolu/alalisvoolu muundur. Lülitu toiteallikad on kaitsefunktsioonid, näiteks ülevoolu, ülekuumenemine ja lühiseta. Neil on lai pingesisendivahemik, eraldatud pinge sisendi ja väljundi vahel ning sisemise ja väljundi kõrge eraldamise pinge isoleeritud tüüpides.
Trafo on seade, mis kasutab pinge, voolu ja impedantsi muutmiseks elektromagnetilise induktsiooni põhimõtet. Trafoid rakendatakse peamiselt vahelduva vooluahelaga.
Mis on lülitus toiteallikas
Lülitus toiteallikas on toiteallika tüüp, mis kasutab moodsa elektrienergia tehnoloogia, et juhtida lülitustoru sisse- ja väljalülitusaja suhet, et säilitada stabiilne väljundpinge. Lülitise toiteallikas koosneb tavaliselt impulsi laiuse modulatsiooni (PWM) juhtimisest IC ja MOSFET.
Toiteallikate vahetamise eelised ja puudused
Eelised:
1. kõrge tõhusus ja väike suurus. Kuna lülitus toiteallika pingejuhtimine saavutatakse pöörde - reguleerimisega võimsuse pooljuhtide seadme küllastuspiirkonna ajal või sagedusel, ei ole rauakao ega vase kadu ning komponentide kadu saab eirata. Võrreldes trafodega on selle tõhusus suurem. Kuna sellel on ainult komponendid ja vooluahela, on selle maht väga väike ja kaal on suhteliselt kerge.
2. pinge sisendvahemik on lai. Üldiselt võib see ulatuda vahemikku 160 kuni 270.
Puudus:
1. Lülitu toiteallikad võivad tunduda väikesed, kuid nende võimsus on seotud magnetilise südamiku trafo ja juhtimisrežiimiga. Neil on olulised elektromagnetilised häired ja suur pulsatsiooni koefitsient. Eriti heli ja video ulatuses on see elektromagnetilise häirete suhtes väga tundlik. Helis pole tembre puhas ja paks ning võib olla kerge heli. Videol võib pildil olla peened rippad ja olla delikaatsed.
2. Kujundus on keeruline ja ebamugav hoolduse ja parandamiseks. Üldiselt, mida keerulisem on seadmed, seda suurem on probleemide tekkimise võimalus. Veelgi enam, kui vahetamise toiteallika rikked on mitte - spetsialistidel seda parandada. See oleks liiga kulukas, et seda teised remontida, ja parem oleks see ära visata.
3. Väikesuurus on toiteallikate vahetamise eelis, kuid kui see pole hästi kujundatud, muutub see ebasoodsaks olukorraks. Väiksema suurusega jälitades on suur hulk komponente kootud väikeseks kooreks, mis põhjustab kuumuse halva hajumise ja põhjustab ka kesta deformeerumist.
4. Ka komponentide valimine toiteallikate vahetamiseks ei ole eriti standardiseeritud, mis on tavaline probleem kodumaiste lülitusvõimsusega toiteallikate osas. Riigi asjakohased kvaliteedikontrolli osakonnad on leidnud, et enam kui pooled turul olevatest lülitusvõimsustest on nõuetele mittevastavad, sealhulgas imporditud.
Kõige olulisem on see, et selle võime välkkiirele vastu seista on äärmiselt madal. Seiresüsteemis on ka välkkiire löömise võimalus väga kõrge, peamiselt avaldub kui toiteallikast jadana ühendatud. Otsese välkkiire löögi võimalus on väga väike. Kui 220 V pinge järsku tõuseb, põletatakse lülitus toiteallikas hetkega. Mõni aeg tagasi, pärast välkkiire lööki, komistas peamine seirelüliti. Pärast uuesti lüliti sulgemist töötas enamik kaameraid endiselt normaalselt, kuid mõned monitorid ei näidanud videosignaali. Kontrollimisel leiti, et kõik videosignaalideta alad vahetasid toiteallikaid (mõnes kohas kasutati lülitusi toiteallikaid, kus paigaldamine oli ehituse ajal ebamugav). Lõpuks paigaldati kaamerapostidele toitekastid ja vahetati välja trafo toiteallikad.

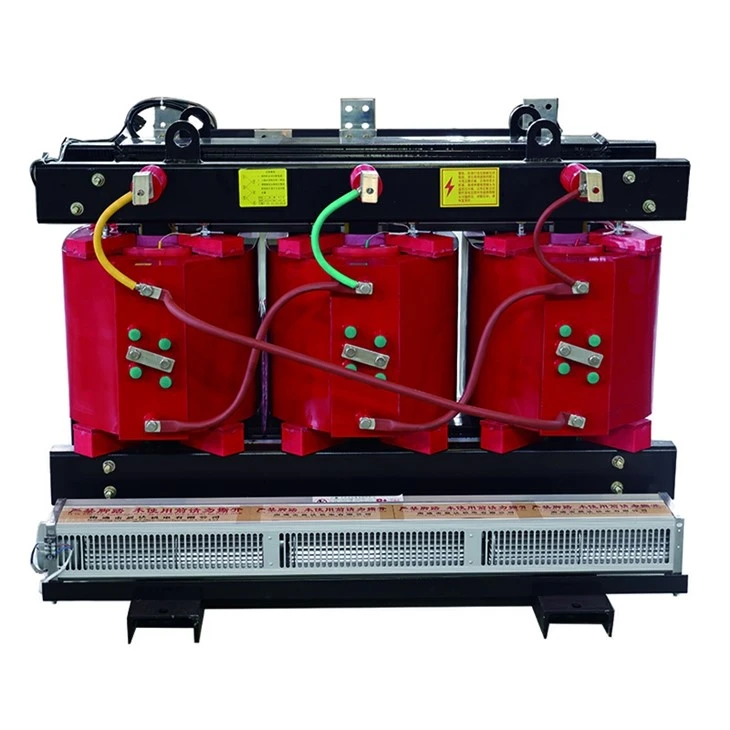

Mis on trafo?
Trafo on seade, mis kasutab vahelduva voolu pinge muutmiseks elektromagnetilise induktsiooni põhimõtet. Selle peamised komponendid on primaarne mähis, sekundaarne mähis ja raudsüdamiku (magnetiline tuum). The main functions include: voltage transformation, current transformation, impedance transformation, isolation, voltage stabilization (magnetic saturation transformer), etc. According to their uses, they can be classified as: power transformers and special transformers (electric furnace transformers, rectifier transformers, power frequency test transformers, voltage regulators, mine transformers, audio transformers, medium frequency transformers, high frequency transformers, impulse transformers, instrument transformers, Elektroonilised trafod, reaktorid, voolutrafod jne). Ahela sümbolid kasutavad numbri alguseks sageli t "T". Näide: T01, T201 jne.
Trafode eelised ja puudused
Eelised:
1. See näeb lineaarselt välja mahukas. Võimsus sõltub täielikult trafost ja reguleerimistorust. Kuigi tõhusus on madal, ei põhjusta see täiendavaid häireid. See tähendab, et elektromagnetilised häired on väikesed ja pulsatsiooni koefitsient on väga madal, mida saab ignoreerida. Jälgimiseks pole paremat eelist kui see. Kujutise kvaliteet on toiteallikaga tihedalt seotud. Eriti väikeste - väärtuse analoogsignaalide (näiteks heliallikate ja videoallikate) puhul on toiteallika nõuded äärmiselt kõrged. Seetõttu kasutavad toiteallikad toiteallikate vahetamise asemel mõnes kõrgel - audioseadmed.
2. Sellel on kõrgepinge reguleerimise määr, lihtne disain ja see on hoolduse jaoks väga mugav. Rikefunktsiooni korral saavad selle tehnikud parandada, kellel on põhiteadmised elektroonikast, ja hoolduskulud on palju madalamad kui lülitus toiteallika oma.
3. Hea vastupidavus välgulöökidele. Kuna trafo struktuur koosneb kahest mähisest ja rauast südamikust, ei saa mähistel rakendatud pinge järsult muutuda, seega on sellel tugevalt pärssiv mõju järskudele kõrgetele pingetele. Nii et välkkiire õnnetuse korral jäi trafo toiteallikas ellu, samal ajal kui lüliti toiteallikas põles välja eranditult.
Puudus:
1. madal tõhusus. Kuna trafo on "elektrienergia - magnetism - elektrienergia" muundamisprotsess, on paratamatu, et rauakao ja vasekaotus, mille tulemuseks on madal efektiivsus.
2. kitsas sisendvahemik. Üldiselt on see vaid 200 V kuni 240 V. Kui see on sellest vahemikust madalam, on väljundpinge ebapiisav. Kui see on sellest vahemikust kõrgem, võib trafo läbi põleda. See pingevahemik on valdava enamuse olukordade jaoks piisav ja seda pole vaja liiga palju arvestada. Lisaks on trafo suurus suurem kui lülitus toiteallikas ja on tülikas.
